防臭總存水匯流盒(埋入式)

產品功能
埋入式總存水匯流盒，是用在同一衛生間內共通的存水彎，無論是淋浴間或者是洗手台的排水管，全部串連在一起，長效維持水封。不需要再穿過樓板，最根本的好處是，可以集合管理所有的排水管路，無論是清理或者是維修可以當層樓維護，不受其他住戶影響，產權分明。浴室無須吊管，可提高整體淨空高度。同時解決排水噪音的干擾和滲漏的隱憂，並且克服空間的限制。

系統優勢

 維持水封:---------集合存水彎-------------

整合排水管路，串量所有的衛生設備，只要依照一般習慣使用，就可以持續補充水量進入共通存水彎，有效避免臭味和病毒藉由排水管路傳入室內。 存水量高達2000cc，水封穩定性高。

清潔簡單: ---------當樓層清潔-------------

集中管理所有的排水管，容易維護檢查。內附不銹鋼消音濾網，緊急清潔口等多種清潔方式，可直接在當樓層做清理與檢修，無須打擾樓下住戶。保持定期清理的習慣，可減輕排水系統負擔，延長大樓排水系統壽命。

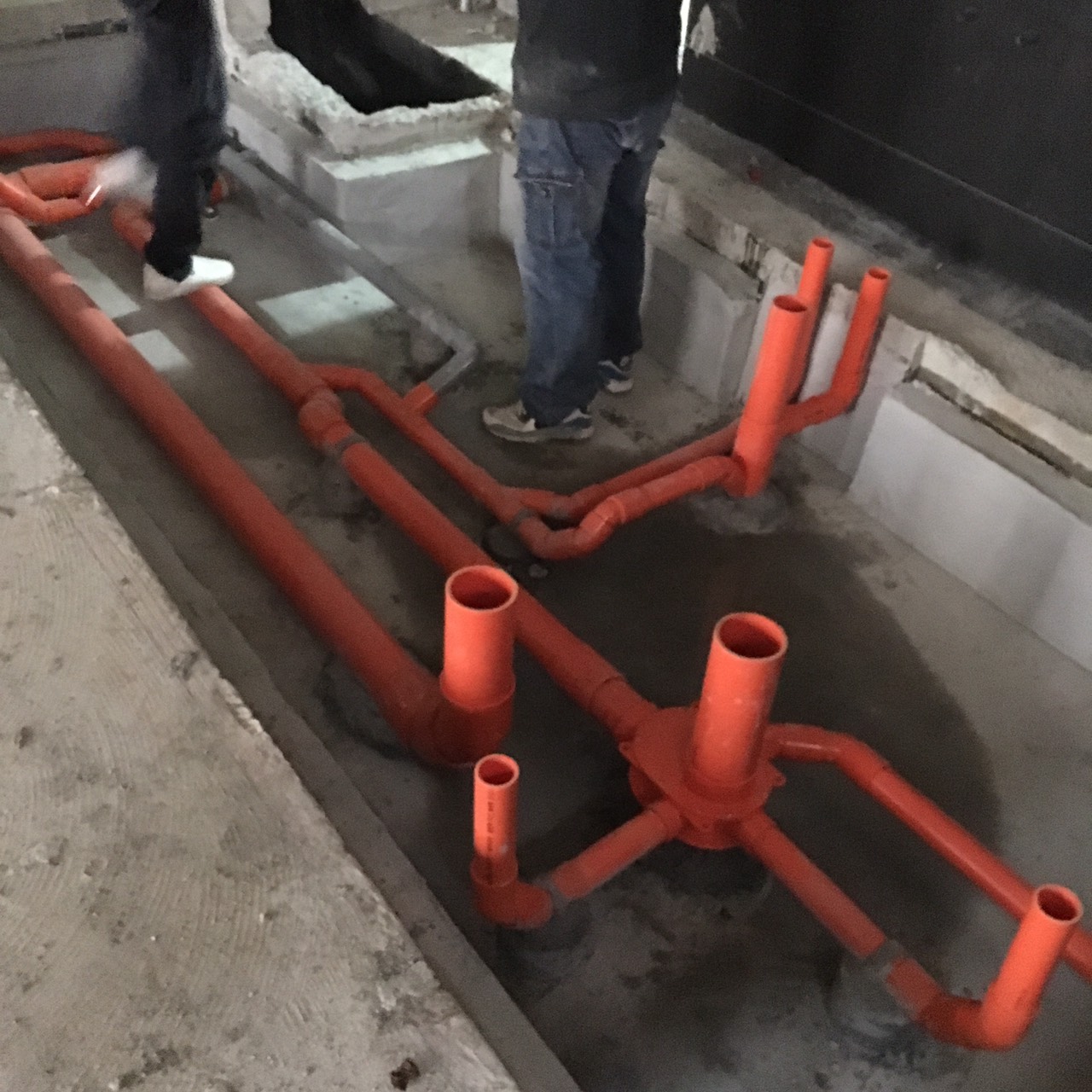

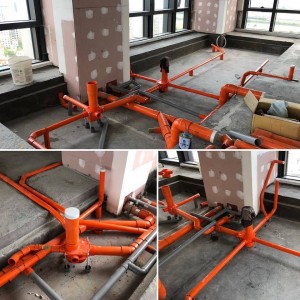

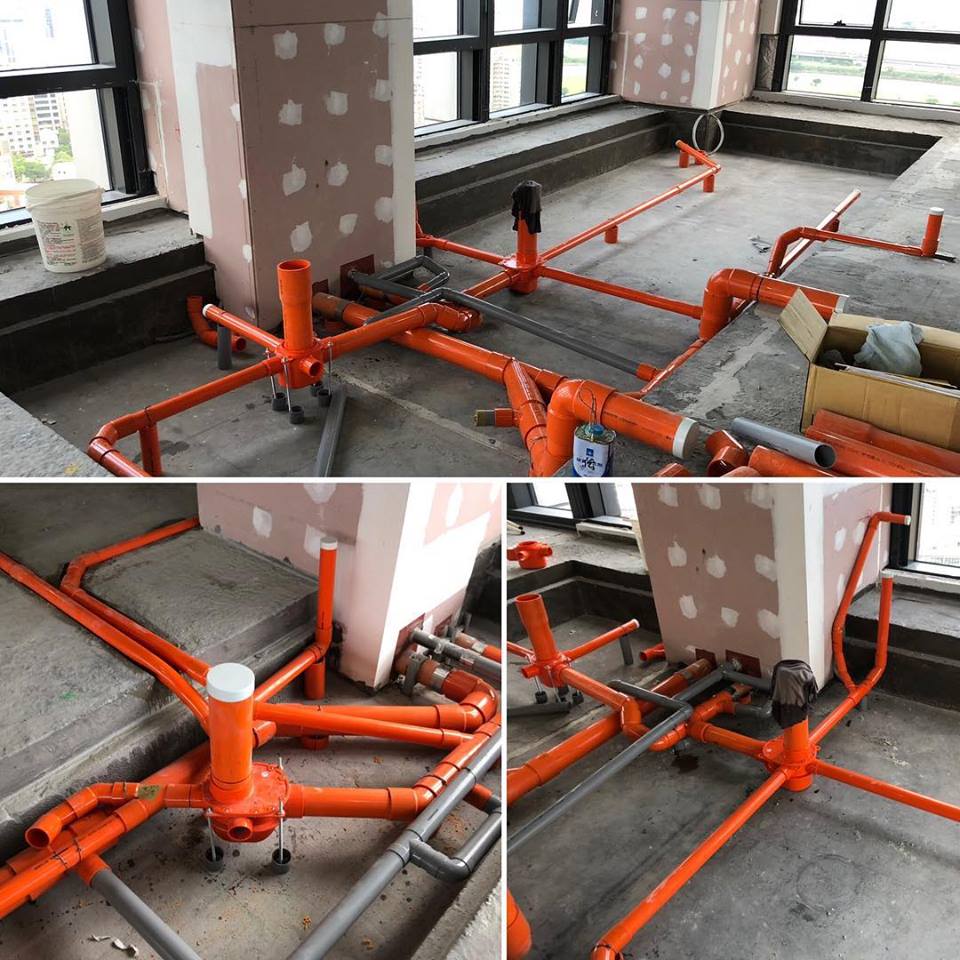

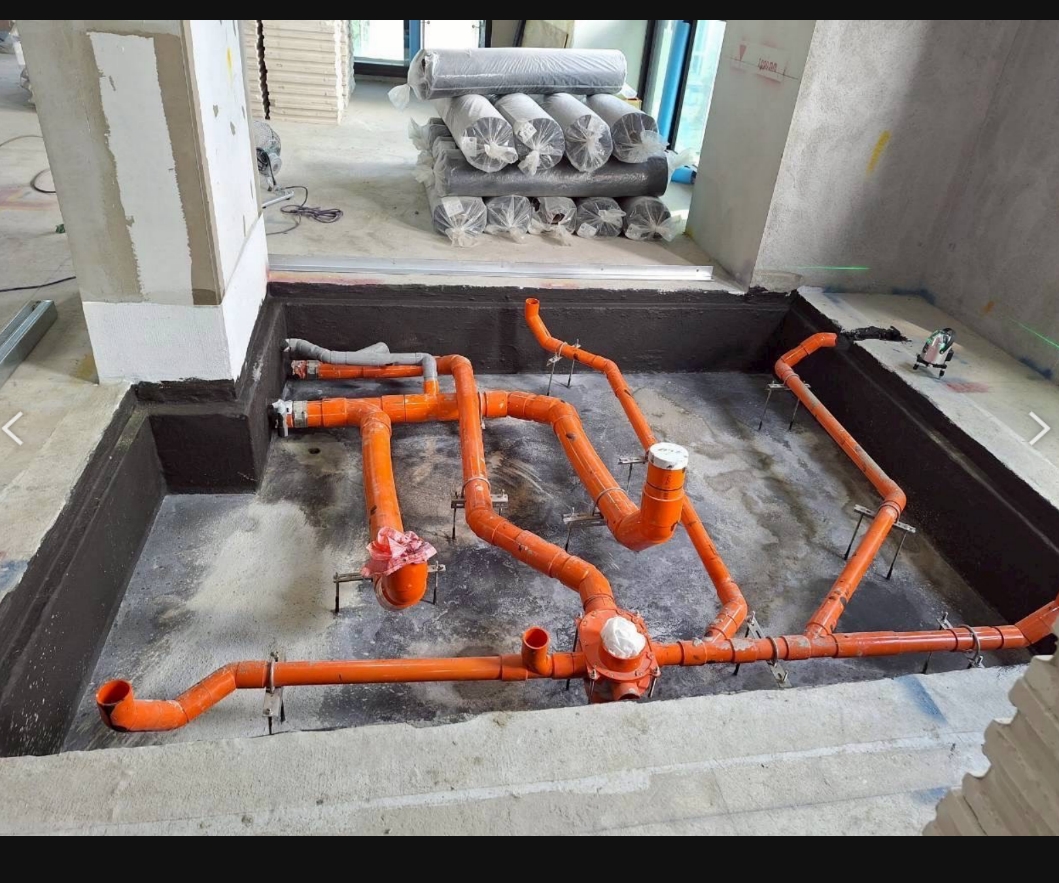

安裝空間小--------(埋入式安裝)----------------

產權分明:
排水管路設置在當樓層，不侵占樓下空間，所有的維修與更改都可在當戶完成，無須與其他住戶協商。也不會傷害房屋結構。
降低噪音:
排水管路設置在樓板上，加上材質回填後包覆後有更好的隔音效果，從而避免排水的噪音影響其他住戶，維護彼此的生活與睡眠品質。
靈活設計:
在地面完成前都可以改變設計，可以依照屋主各自的需求和習慣改變位置與動線。讓設計師的創意徹底發揮。日後需要重新裝修配管也可以省下大量的施工費用。
避免漏水:
無排水管路穿過樓板，避免因地震等原因造成縫隙，鋪設防水層也能更加完整，不僅減少漏水的機會，也加強了房屋的結構。

產品特色

容易維護
內附清潔提籠可過濾雜質，清潔方式簡單，另外內部有呈70度斜角的緊急清潔口，開啟後可搭配通管器，清理前端配管。

節省空間

從止水版到底部只需要18cm的空間，可節省更多空間，降板所需迴填的厚度較小，降低土建綜合成本。更容易確實做好洩水坡度，避免橫支管淤積毛髮汙垢。更有二進一出的切邊設計，依照管道間的位置決定靠牆的方向。

排水流暢
多重獨家設計，提升自清效能與排水效率。
(a)(b)

a.三個進水口呈現錯位，可避免水舌對沖，水流會順勢加速旋轉，而不會互相抵銷。
b.出水口呈現緩坡斜角，減少擾流同時避免淤積 。
c.內部釋氣孔，在大流量發生時，可以平衡內部氣壓，避免氣塞發生。
 (C)

配件搭配(選配)


規格

• 進水口:2" 英吋 * 3~2
• 出水口:3" 英吋 * 1
• 檢修口:4" 英寸 * 1 (內附不銹清潔提籠)
• 高度: 18公分/總高度23cm

材質: PVC，不銹鋼濾網，PP軟質消音網，高磅數合金螺栓

水量

• 有效存水量:1000cc /總存水量:2000cc
• 有效水封高度:5公分

注意事項:請依照廁所使用的頻率定期清理提籠，可減輕排水系統負擔。維護居住環境的品質。

總存水彎使用規範(按滑鼠右鍵下載)


施工規範

1.檢修口上方的位置需有足夠的空間進行清潔檢修，避免沉積與毛細管作用。
2.橫支管布置應保證距離最短，管道轉彎最少，以利排水。
3.橫支管應確保洩水坡度不得小於1/100，避免淤積。
4.固定支架不應拉扯扭曲而變形。
5.總存水彎內不應有工程廢棄物堆積。
6.總存水彎與排水立管之間，需設置透氣管等平衡壓力之裝置，避免虹吸作用。
7.總存水彎不得連接洗衣機，洗菜槽或便器。
#總存水彎 #同層排水 #降板 #防疫建材 #防臭
